GZDW系列高频开关直流电源柜
一、适用范围
GZDW系列直流电源系统主要由智能高频开关电源模块、中央监控单元、免维护蓄电池和馈电回路等构成，具有重量轻、体积小、效率高、无污染等诸多优点，是传统直流电源成套装置的理想换代产品。主要适用于中小型发电厂、水电站、各类变电站、开闭所和其它使用直流设备的领域，如石化、矿山、铁路、通讯、冶金、高层建筑等，作为高压开关分合闸、继电刨花、自动装置、信号装置等使用的操作电源及事故照明、控制用直流电源。
二、型号命名规则

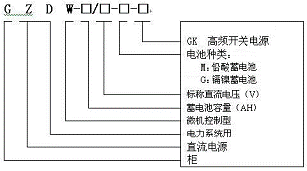

如：GZDW—40AH/220V—M—GK表示额定电压为220V，蓄电池容量为40Ah，电池种类为铅酸蓄电池的高频开关电源一体柜系统。
三、系统特点
l 两路交流输入，能自动实现切换，可靠性高，系统运行稳定；
l 采用开关电源技术，输出纹波大大减小，有效的延长了电池的使用寿命；
l 充电机与控制整流器采用相互独立的方式，故障时充电机与控制整流器可以相互替换；
l 采用高品质，高性能的中央监控单元，能可靠的进行数据采集和信号处理等；
l 高频开关电源采用N+1热备份，使得任意一个模块退出运行均不影响系统的正常运行，保证了整个系统 的可靠性,可方便地满足各种系统的要求；
l 当中央控制系统故障退出时，充电及整流模块能正常工作，确保供电系统能正常工作；
l 通过中央监控系统实现蓄电池均充/浮充的自动转换；
l 严格按照蓄电池充电曲线对蓄电池进行充电，避免过充和欠充现象，能有效延长电池的使用寿命；
l 可根据环境温度及时调整充电电压，使电池保持在最佳充电状态；
l 以特制的二极管整流模块替代传统硅链，确保降压单元的高可靠性；
l 人机界面全中文显示，界面友好，直观形象，操作简便；
l 人机界面具有进行参数设置、状态查询、开关机控制等功能；
l 开放式接口设计，具有强大的通讯功能，可通过微机通讯接口实现“遥信、遥测、遥控、遥调”功能，可根据用户需要传递相应的实时数据和告警信息；
l 可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。
l 系统设计采用IEC（国际电工委员会），UL等国际标准，可靠性与安全性有充分保证；
四、环境条件
l 安装地点：室内安装（也可装于箱变）；
l 环境温度：-15℃~ +45℃，最大日温差≤35℃；
l 相对温度：日平均湿度不大于90%，月平均湿度不大于85%；
l 海拔高度：安装地海拔高度不高于3000米；
l 污染等级：≤3级，环境中无导电微粒，易爆尘埃；
l 周围空气：无引起火灾，无腐蚀金属和破坏绝缘的气体，有良好的空气流动和散热条件；
l 安装场所：应无剧烈振动和冲击，地震烈度不超过8度，装置的垂直倾斜度不超过5%；
五、输入参数
交流输入电压：380VAC ± 15%
频率：50 Hz ± 10%
功率因数：≥0.92
效率：≥94%
六、输出参数
系统类别：220V系统 / 110V系统
直流额定电压：220VDC / 110VDC
输出电压范围：198～286VDC / 99～143VDC
输出电流范围：10A～400A
蓄电池的额定容量：10～3000Ah
纹波系数：≤0.05%
稳压精度：≤±0.5%
稳流精度：≤±0.5%负载电流
负载调整率：≤±0.5%
电网调整率：≤±0.1%
电压上升时间：3～8秒
输出恒流范围：10%～100%额定电流
温度系数（1/℃）：≤0.2‰
均流特性：充电模块间电流不均衡度≤±3%
噪声：≤45dB
